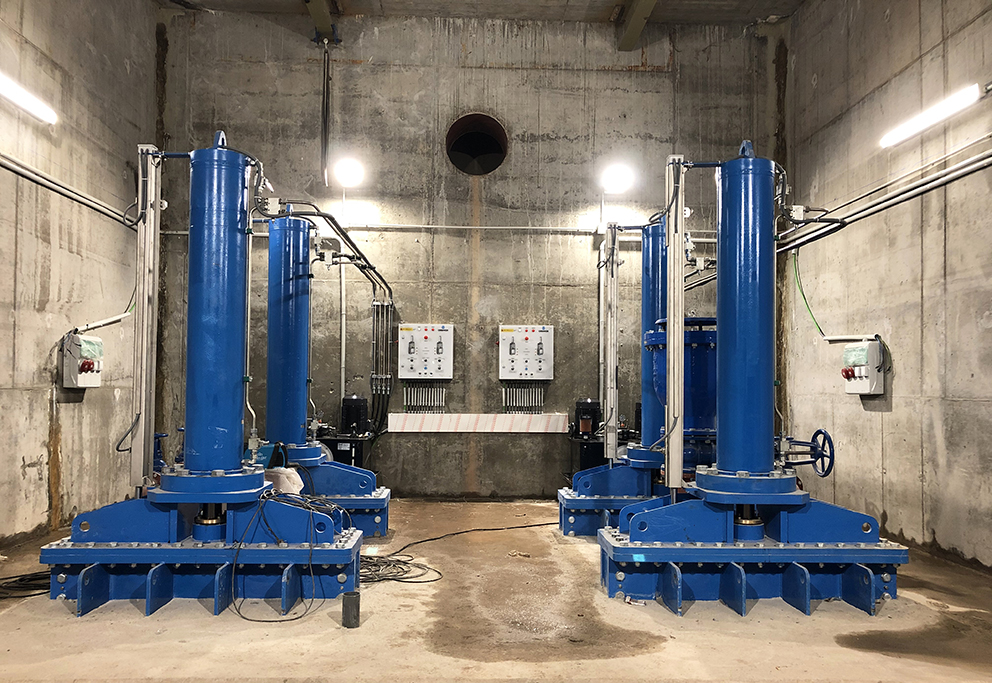

ORBINOX ha puesto en marcha con éxito las (6x) compuertas bureau BU suministradas para el proyecto de la presa de Mularroya

La presa de Mularroya ha sido diseñada con dos desagües de fondo, así como dos desagües intermedios o tomas de agua, para controlar los caudales del río, riego, abastecimiento, etc. El caudal ecológico se asegurará mediante una toma adicional controlada por una pequeña válvula de chorro hueco.

El suministro del proyecto se compone de:

  • (4x) compuertas deslizantes tipo Bureau, (2x) para cada desagüe de fondo. Cada desagüe de fondo consta de compuerta de servicio y compuerta de guarda/seguridad o de mantenimiento.
  • (2x) Compuertas deslizantes tipo Bureau para las dos salidas intermedias. Ambas de servicio, al final de cada conducto.

Características de la compuerta BU:

  • Todas las compuertas son del mismo tamaño, 1200 de ancho x 1500 de alto.
  • Cuerpo y tablero de acero al carbono, con asientos, deslizaderas y cuñas de bronce (tablero)/y de acero inoxidable (cuerpo)
  • Todas son accionadas mediante cilindros hidráulicos doble efecto con vástagos de acero inoxidable pulido y cromado.
  • Las compuertas de seguridad del desagüe de fondo incluyen aireación mediante ventosas bi-funcionales y by-pass de equilibrado de presiones.
  • (3x) grupos oleo-hidráulicos para cada par de compuertas.
  • Armarios eléctricos con PLC y paneles sinópticos para cada grupo oleo-hidráulico.

Obra perteneciente al organismo de la Confederación Hidrográfica del Ebro.

La presa de Mularroya, del tipo materiales sueltos, está  ubicada entre los ríos Grío y Jalón y tiene la función principal de proporcionar agua de riego a un total de 25.000 hectáreas dentro de la comarca de Valdejalón

Quiero saber más sobre la compuerta bureau ORBINOX BU

26 January 2020
