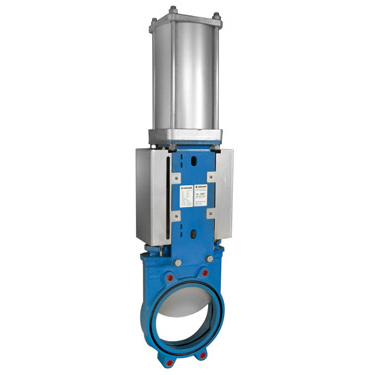

Modelo EB
Válvula de guillotina bidireccional tipo wafer de uso general
El modelo EB es una válvula bidireccional de uso general para fluidos cargados con sólidos en suspensión, de aplicación principal en los sectores:
- tratamiento de aguas
- agroalimentario
- químico
- etc.
Dotada de anillos de EPDM en ambas caras y asiento de elastómero encajado en el cuerpo.
Tamaños
DN 50 a DN 1200 (DN superiores bajo consulta)
Presiones
DN 50 a DN 125: 16 bar
DN 150 a DN 250: 10 bar
DN 300 a DN 400: 6 bar
DN 450: 5 bar
DN 500 a DN 600: 4 bar
DN 700 a DN 1200: 2 bar
Bridas estándar
EN1092 PN10
Otras ridas (bajo consulta)
Entrecaras s/EN558-1 serie20 (DIN3202 K1) hasta DN 500.
Directivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluido: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
