Modelo VG

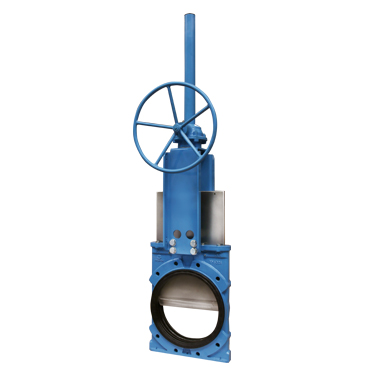

Válvula de guillotina para pulpa bidireccional tipo wafer con mangones de goma

El modelo VG es una válvula dotada de dos mangones de goma con alma metálica desarrollada para su utilización en el manejo de líquidos cargados abrasivos (lechadas, lodos...) de aplicación principal en los sectores:

  • minero
  • energético
  • químico
  • tratamiento de aguas
  • etc.

Tamaños
DN 2" / 50mm a 36" / DN 900 (DN superiores bajo consulta)

Presiones
DN 2" / 50mm a 16" / 400mm:          10 bar (150 psi)
DN 18" / 450mm a 24" / 600mm:      6 bar (90 psi) o 10 bar (150 psi)
DN 28" / 700mm a 36" / 900mm       5 bar (75 psi) o 10 bar (150 psi)

Nota: Mayores tamaños o presiones bajo consulta

Bridas estándar
EN1092 PN10
ANSI B16.5 (clase 150)

Otras bridas (bajo consulta)

Distancia entre caras
ver catálogo

Directivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluido: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.

Válvula de guillotina para pulpa bidireccional tipo wafer  con mangones de goma
